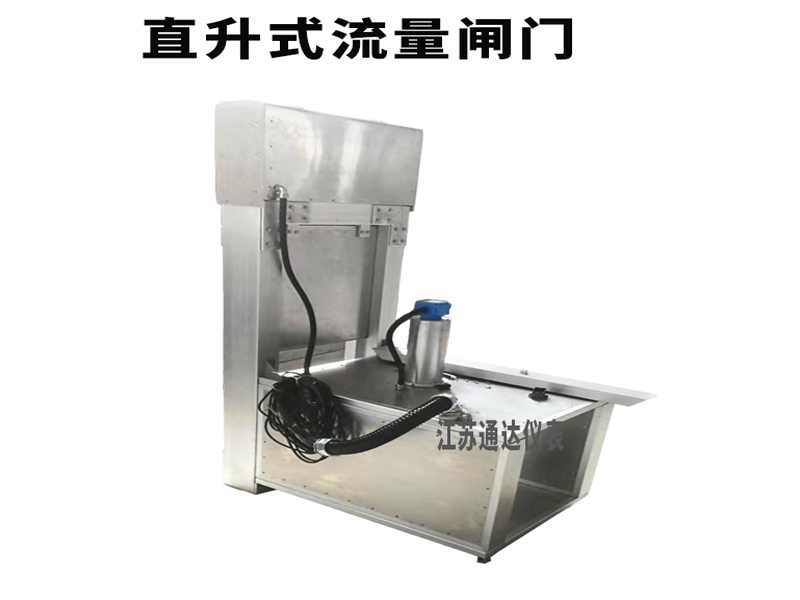

TD-ZM20CE直升式流量閘門一體機

TD-ZM20CE直升式流量閘門一體機施工方案

一、TD-ZM20CE直升式流量閘門一體機產品簡介：
直升機一體化閘門是一個用于控制流量逬入支渠或管道的的垂直開度式閘門。它集成了閘門、驅動裝置、控制系統、傳感器、太陽能動力和通訊系統。 ‘
直升機一體化閘門與流量計配合使用，*大地保證了流量的精準計量。
它可以為操作人員提供多種自動控制方式。

二、TD-ZM20CE直升式流量閘門一體機技術特點參數：
一體化的物聯網控制系統
 由于只有1個活動部件，維護量*低
 雙向止水密封
 可選擇前壁式安裝、門槽式、孔洞嵌入式安裝
 可無線遠程操作、現場電動開關、現場手動搖把開關
閘門材料鋁合金
電動雙絲桿驅動，動力平衡，提升穩定
供電：太陽能供電，電池壽命5年，或者AC220V，AC380V
組網方式：4G、專網、無線電、以太網
開度傳感器：霍爾、拉線雙保護
水位傳感器：超聲波、壓力、電子水尺
測量范圍：流速0.01-10m/s,流量精度5%（默認測     量方式多聲道超聲波時差法），可以選多普勒流速法（多點多普勒）、電磁法流速發

三、TD-ZM20CE直升式流量閘門一體機安裝選點與產品技術優缺點分析：
優勢：一體化閘門控制技術非常成熟，遠程化控制非常可靠，模塊化設計，零部件通用性、兼容性高，非常便于后期檢修和運行維護；
難點：流量測量精度各大灌區普遍反映精度不高。問題原因分析如下
測量流量模式超聲波時差法：用低功耗發射電路，用GP21計時電路；測量電路發射功率低，穿透力差，在有泥沙氣泡的時候，聲波被反射，接受信號差，流量突變。另外就是閘門前后測量流量，閘門前后流體紊亂不是測量理想位置。
